1設備故障事故的通過
2012年3月26日19:7:58,某變電站35kv垣潔線路56號開關CSC-211線路保護過流Ⅰ段動作(A、B相短路故障),跳開56號開關,保護動作二次電流為i6.01A,電流互感器變比為600/1,故障電流為9606A。故障前作業方法:110kvⅠ、Ⅱ母并排作業,35kVⅠ、Ⅱ母并排作業,10kVⅠ、Ⅱ母擺放作業,35kV垣潔線帶30000kw負荷。
2設備作業環境及參數

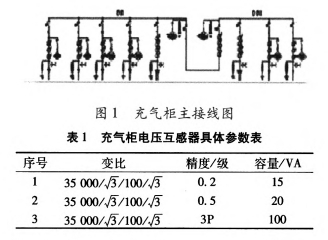

變電站位于高原地區,海拔2100m。變電站選用某公司出產的35kV中壓充氣柜。主接線如圖1所示,其間電壓互感器型號為JDZx-35(A、B、C)型,具體參數如表1。
3故障查看
3.1外觀查看
2012年3月26日,檢修人員連夜對35kV垣潔線56號線路電壓互感器進行撤除查看,發現電壓互感器A、B、C相損壞,A、B相有迸裂現象;B相PT損害嚴峻,側壁脫離本體,插頭墜落,繞組完全毀損;A相PT插頭墜落,外表漆層及噴鋁層受損;C相外表漆層及噴鋁層受損,其它部位正常,如圖2所示。
3.2上端柜頂查看
查看35kV垣潔線56號線路電壓互感器上端柜頂,發現柜頂插拔處燒損,斷路器室壓力開釋設備動作。將壓力開釋通道翻開后,發現本柜斷路器室壓力開釋盤動作,壓力開釋通道有許多燃弧噴出的落塵。翻開斷路器室入孔后,發現氣室內有燃弧痕跡。氣室內其它絕緣件未受損,銅排和充氣柜柜體外表有落塵無燒傷痕跡,如圖3所示。
3.3斷路器氣室查看
斷路器氣室內部PT阻隔開關A相動觸頭變形,未搭在接觸銅排上,端頭有顯著炙烤痕跡;B相動觸頭端頭有燒傷痕跡;A相CT旁氣室壁有顯著燒傷痕跡;A相和B相CT上部銅排設備螺栓頭燒傷,斷路器室頂部方位有電弧燒傷痕跡,如圖4所示。
4故障剖析
4.1現場故障剖析
依據現場查看,發現垣潔線線路PTB相燒傷比A相嚴峻,開端判別垣潔線線路PIT先產生A相接地故障,母線電壓升高后引發垣潔線B相線路PT絕緣擊穿,產生A、B相接地短路故障。
4.2電氣實驗剖析
實驗人員對受損設備進行電氣實驗,柜體A、B、C三相對地絕緣電阻為零;A、B相電壓互感器一次繞組電阻為無窮大;C相電壓互感器一次繞組電阻為9800Q。闡明A、B兩相電壓互感器一次繞組完全燒斷。依據設備沿面放電特征,沿面放電時不會構成干式電壓互感器開裂損壞。
4.3兩次擊穿情況比照剖析
2011年3月30日0:38,35kV垣潔線、35kV垣宏回A、B相電壓互感器擊穿,如圖5所示;2012年3月26日19:7:58,35kV垣潔線56號線路電壓互感器A、B、C相損壞,A、B相有迸裂現象。
通過兩次PT燒損故障比照剖析,得出以下定論:
1)兩次擊穿均產生在電壓互感器法蘭根部,闡明與法蘭根部電場過于會集有關。正常作業條件下,在挨近帶電T處有絲絲電暈放電聲,標明電壓互感器電場不均勻,如圖6所示。
2)兩次擊穿均在負荷最大的距離產生,負荷較大的柜體與空距離柜體溫差抵達4℃。開端剖析,大負荷電流引起的過熱,加快了套管根部電暈放電對絕緣的損害。
3)依據35kV充氣柜電壓互感器設備結構,發現套管法蘭根部存在應力不均勻現象。
5應對方法
1)對35kV充氣柜電壓互感器套管根部均勻涂刷一層半導體絕緣漆,以改進電場散布;在電壓互感器外護套外表噴涂絕緣涂料,防范絕緣龜裂引起的損害。
2)為減少大負荷距離開關柜溫度較高對設備絕緣的影響,建議盡量避免大負荷距離并排一起作業,一起對負荷較大的35kV充氣柜地址的高壓室長時刻翻開通風設備。
3)停電檢修時,對35kV充氣柜PT外絕緣進行全面清潔。
6總結
故障呈現后,先后對35kV充氣柜電壓互感器采納套管根部涂刷半導體漆、外表外護套噴涂絕緣涂料、大負荷距離調整等方法,有效提升了設備健康作業水平。自2012年4月1日處理后,35kV充氣柜電壓互感器作業中電暈聲顯著變小,未產生任何故障,保證了設備安全可靠作業。
